Thiết kế cấp thoát nước bể bơi - Hệ thống cấp thoát nước hồ bơi

Thiết kế cấp thoát nước bể bơi không chỉ là một bản vẽ kỹ thuật, bởi hầu hết mọi người chỉ nhìn thấy vẻ đẹp của làn nước trong xanh, nhưng ít ai biết rằng đằng sau đó là cả một hệ thống tuần hoàn xử lý nước phức tạp. Chính vì vậy trong bài viết này, Hoabico sẽ mang đến cho bạn những thông tin cốt lõi, giúp bạn hiểu rõ tầm quan trọng của việc thiết kế hệ thống cấp thoát nước cho hồ bơi.

Thiết kế cấp thoát nước bể bơi như thế nào?

Một hồ bơi trong xanh, sạch sẽ không phải là ngẫu nhiên, mà là kết quả của một hệ thống tuần hoàn nước được thiết kế và tính toán một cách chính xác.

1.Tính toán lưu lượng nước cần cung cấp cho hồ bơi

Lưu lượng nước cấp vào hồ bơi thực chất là lưu lượng cần thiết cho hệ thống lọc tuần hoàn hoạt động hiệu quả. Đây là thông số quan trọng, giúp xác định loại máy bơm và bộ lọc phù hợp. Lưu lượng được tính toán chính xác sẽ đảm bảo toàn bộ lượng nước trong hồ được làm sạch hoàn toàn trong một chu kỳ nhất định, ngăn ngừa sự phát triển của vi khuẩn và tảo. Công thức cơ bản để tính toán lưu lượng này như sau:

Q = V / T

Trong đó:

• Q (m3/h): Lưu lượng nước cần được cung cấp cho hệ thống lọc trong một giờ.
• V (m3): Tổng thể tích của hồ bơi.
• T (giờ): Thời gian chu kỳ lọc mong muốn.

Thông thường, thời gian chu kỳ lọc tiêu chuẩn cho bể bơi gia đình là từ 6 – 8 giờ, trong khi bể bơi kinh doanh hoặc thi đấu có thể chỉ từ 2 – 4 giờ do yêu cầu về vệ sinh cũng như tần suất sử dụng cao hơn.

2. Tính toán lưu lượng thoát nước

Hệ thống thoát nước được thiết kế để phục vụ hai mục đích chính: thoát nước tràn và thoát nước vệ sinh. Việc tính toán lưu lượng thoát nước phải đồng bộ với hệ thống cấp để duy trì sự cân bằng, ổn định:

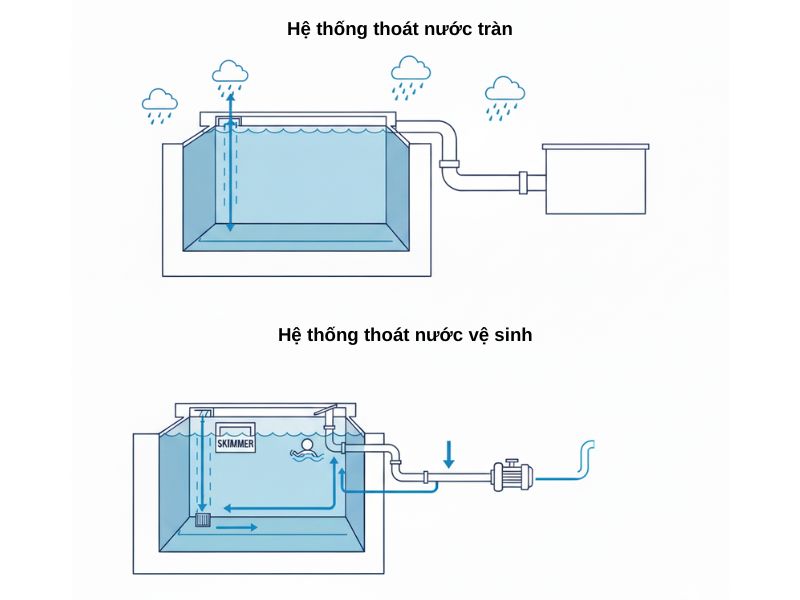

Bản vẽ hệ thống thoát nước bể bơi

• Hệ thống thoát nước tràn: Đối với các hồ bơi có máng tràn, hệ thống thoát phải có khả năng xử lý lượng nước dâng lên khi có người bơi hoặc khi trời mưa. Lưu lượng này cần được tính toán để đảm bảo nước tràn không gây ứ đọng và ngay lập tức được dẫn về bể cân bằng.
• Hệ thống thoát nước vệ sinh: Lưu lượng này phụ thuộc vào công suất của máy bơm và kích thước của đường ống hút đáy. Hệ thống này cần có tốc độ dòng chảy đủ lớn để việc xả cạn hồ bơi diễn ra nhanh chóng, thuận tiện cho việc vệ sinh hoặc bảo trì định kỳ. Thông thường, dòng chảy từ hệ thống hút đáy sẽ được kết hợp với hệ thống hút mặt (skimmer) theo một tỷ lệ tối ưu (ví dụ: 70% từ đáy, 30% từ mặt) để tối ưu hóa quá trình tuần hoàn và lọc.

Hệ thống cấp thoát nước hồ bơi (bể bơi) cần có những thiết bị gì?

Khi thiết kế cấp thoát nước bể bơi, việc lắp đặt đúng và đủ các thiết bị chuyên dụng là yếu tố cốt lõi để đảm bảo hồ bơi luôn trong trạng thái sạch, trong và an toàn. Dưới đây là những thiết bị không thể thiếu cho cả hệ thống cấp và thoát nước.

Hệ thống cấp nước bể bơi

Hệ thống cấp nước có nhiệm vụ đưa nước sạch đã được lọc và xử lý quay trở lại hồ bơi, đảm bảo chu trình tuần hoàn diễn ra liên tục. Các thiết bị chính của hệ thống này bao gồm:

• Bơm tuần hoàn: Thiết bị này có nhiệm vụ hút nước từ hồ bơi, đẩy qua các thiết bị lọc và trả lại hồ. Lựa chọn công suất bơm phải phù hợp với thể tích hồ và công suất của bộ lọc để đảm bảo toàn bộ lượng nước được luân chuyển, làm sạch trong thời gian tối ưu.
• Đường ống cấp: Giống như “mạch máu”, hệ thống ống cấp dẫn nước sạch từ máy bơm, đi qua các đầu trả nước và quay về hồ. Đường ống phải được làm từ chất liệu bền bỉ, chịu được áp lực cao cũng như được lắp đặt đúng tiêu chuẩn kỹ thuật để tránh rò rỉ, đặc biệt là các mối nối.
• Đầu trả nước: Các đầu trả nước được bố trí tại các vị trí chiến lược trên thành hồ. Chúng có chức năng đẩy nước đã được lọc vào hồ, tạo dòng chảy giúp nước được khuấy động và luân chuyển đồng đều, tối ưu hiệu quả lọc, phân tán hóa chất.
• Jet massage: Đây là thiết bị tùy chọn, thường được tích hợp vào hệ thống cấp nước để tạo ra các tia nước mạnh, mang lại trải nghiệm thư giãn như tại spa. Jet massage thường được lắp đặt ở khu vực riêng, không ảnh hưởng đến chu trình tuần hoàn chính của hồ.

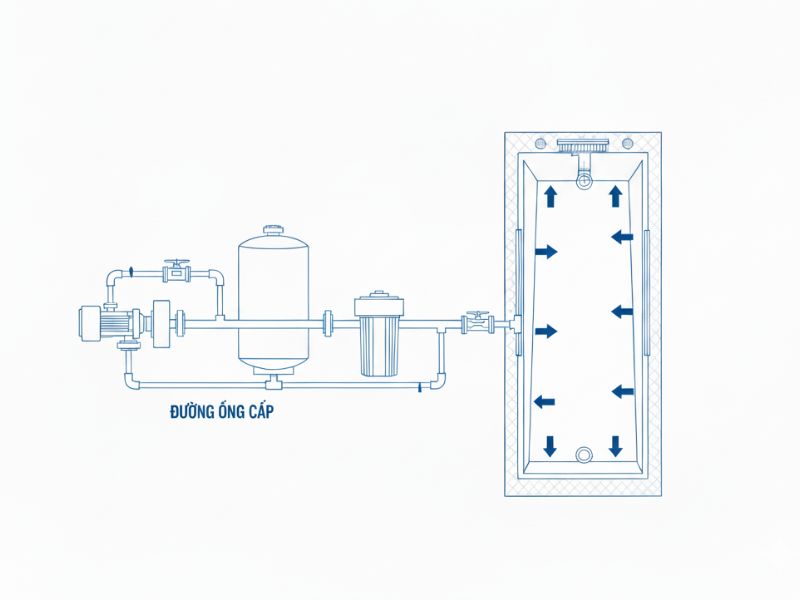

Bản vẽ hệ thống cấp nước bể bơi

Hệ thống thoát nước

Hệ thống thoát nước có nhiệm vụ thu gom nước và các chất bẩn từ hồ bơi, dẫn về khu vực xử lý để bắt đầu một chu trình tuần hoàn mới. Các thiết bị này đóng vai trò quyết định trong việc duy trì độ trong sạch của nước:

• Skimmer: Đây là thiết bị thu nước mặt hiệu quả nhất, có chức năng hút nước và loại bỏ các loại rác thải nổi trên bề mặt như lá cây, tóc, côn trùng. Skimmer thường được lắp đặt ở thành hồ, giúp duy trì bề mặt nước luôn sạch sẽ.
• Nắp thu đáy: Nắp thu đáy (còn gọi là main drain) được lắp đặt ở vị trí sâu nhất của hồ bơi. Thiết bị này không chỉ đóng vai trò là điểm xả nước chính khi cần vệ sinh toàn bộ hồ, mà còn hỗ trợ hệ thống skimmer trong quá trình tuần hoàn, hút các cặn bẩn lắng đọng ở dưới đáy.
• Thanh thoát tràn: Đối với các hồ bơi có thiết kế tràn bờ, thanh thoát tràn là máng thu nước quan trọng. Nước sẽ tràn qua thành bể, chảy vào máng thoát và được dẫn về bể cân bằng. Thiết kế này giúp duy trì mực nước luôn ở mức cao nhất, tạo cảm giác liền mạch, sang trọng.
• Đường ống thoát: Đây là hệ thống ống dẫn nước từ skimmer, nắp thu đáy và máng tràn đến khu vực máy bơm, bình lọc. Việc lắp đặt hệ thống ống thoát cần đảm bảo độ dốc hợp lý để nước, cặn bẩn có thể dễ dàng di chuyển, tránh tình trạng tắc nghẽn.

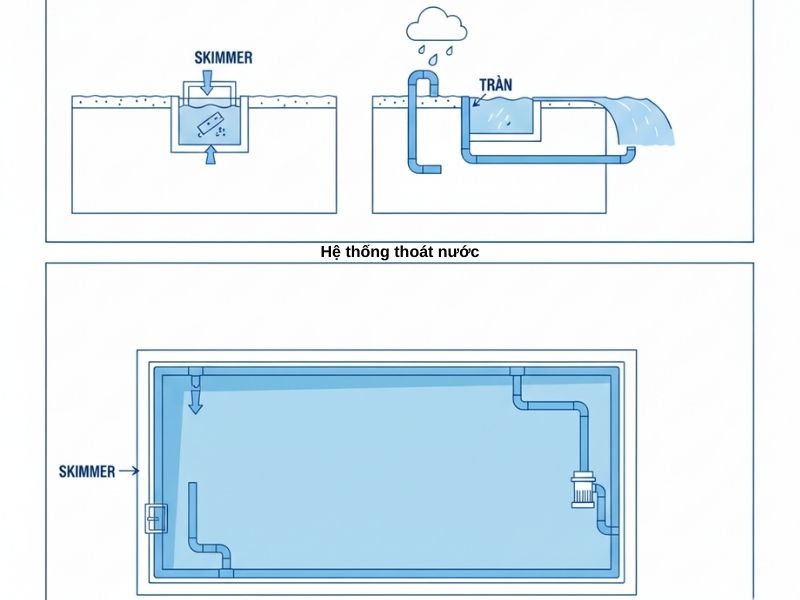

Bản vẽ hệ thống thoát nước bể bơi

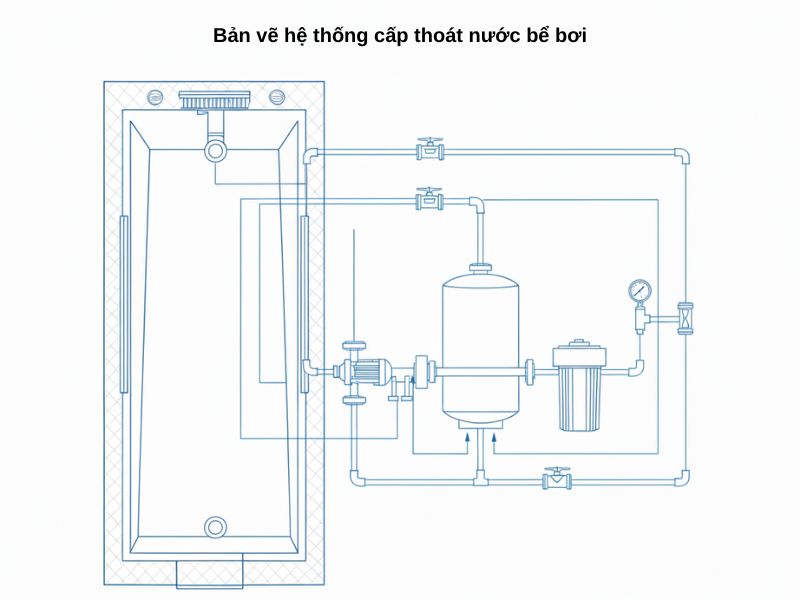

Bản vẽ thiết kế hệ thống cấp thoát nước bể bơi

Bản vẽ thiết kế hệ thống cấp thoát nước bể bơi không chỉ là một tài liệu kỹ thuật, mà là bản kế hoạch tổng thể đảm bảo mọi thành phần hoạt động hài hòa và hiệu quả. Bản vẽ này chính là cầu nối giữa ý tưởng thiết kế và thực tế thi công, giúp các kỹ sư biến ý tưởng thành hệ thống vận hành trơn tru, bền bỉ.

Vai trò cốt lõi của bản vẽ

Bản vẽ thiết kế hệ thống cấp thoát nước là một tài liệu không thể thiếu vì nó đảm nhiệm các vai trò sau:

• Tối ưu hóa hiệu suất và tiết kiệm chi phí: Bản vẽ giúp tính toán và xác định vị trí chính xác của từng thiết bị, từ máy bơm, bộ lọc cho đến các đầu trả nước, ống dẫn. Sự bố trí khoa học này giúp giảm thiểu tổn thất áp lực, tối đa hóa hiệu suất lọc cũng như tuần hoàn, từ đó tiết kiệm năng lượng, hóa chất vận hành.
• Tiêu chuẩn kiểm soát chất lượng: Đây là thước đo để giám sát và đánh giá chất lượng thi công. Mọi quy trình lắp đặt, từ việc đấu nối ống đến định vị thiết bị, đều phải tuân thủ nghiêm ngặt theo các thông số, sơ đồ được thể hiện trên bản vẽ, đảm bảo an toàn, tính bền vững của công trình.
• Dự phòng và giải quyết rủi ro: Một bản vẽ chi tiết sẽ giúp dự đoán, giải quyết các vấn đề tiềm ẩn từ sớm. Nó giúp xác định các điểm yếu trong hệ thống, từ áp lực dòng chảy, nguy cơ rò rỉ cho đến các sự cố về điện, từ đó đưa ra phương án xử lý hiệu quả.

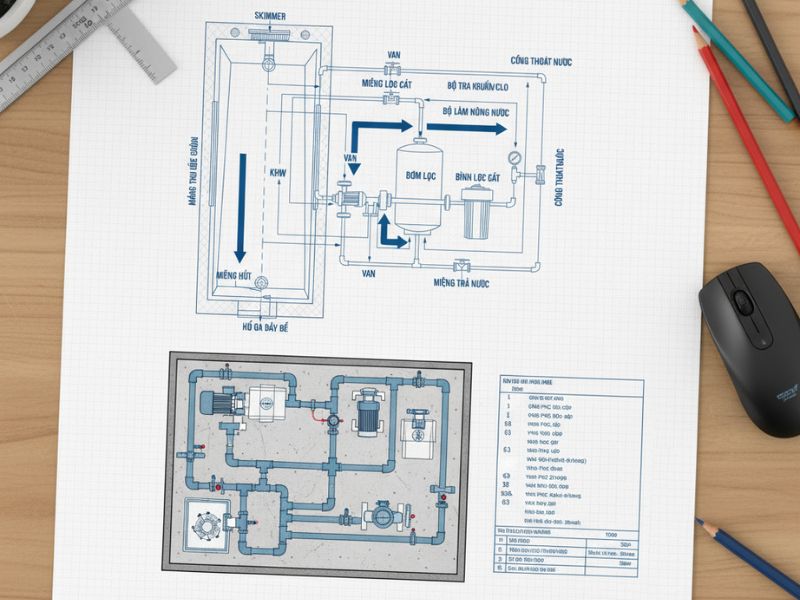

Bản vẽ hệ thống cấp thoát nước bể bơi là tài liệu quan trọng

Các thành phần chính trên bản vẽ thiết kế

Một bản vẽ thiết kế hệ thống cấp thoát nước chuyên nghiệp sẽ thể hiện đầy đủ các thông tin sau:

• Mặt bằng bố trí thiết bị: Bản vẽ này cho thấy vị trí lắp đặt chính xác của các thiết bị trong phòng máy, bao gồm máy bơm, bình lọc, hệ thống châm hóa chất và bình điện phân muối (nếu có).
• Sơ đồ đường ống: Bản vẽ sẽ thể hiện chi tiết đường đi của ống cấp và ống thoát, với các thông số quan trọng như đường kính ống (Ø), vật liệu, độ dốc cùng các van điều khiển.
• Chi tiết các đầu thu và trả nước: Bản vẽ sẽ chỉ ra vị trí và số lượng cụ thể của các đầu trả nước trên thành bể, vị trí của nắp thu đáy, skimmer, đảm bảo dòng chảy tuần hoàn đều khắp hồ.
• Sơ đồ đấu nối điện: Để đảm bảo an toàn tuyệt đối, bản vẽ cũng bao gồm sơ đồ điện chi tiết cho máy bơm và hệ thống chiếu sáng dưới nước, với các thông số về công suất, dây dẫn và và các thiết bị bảo vệ.

Hoabico – Đơn vị thiết kế, thi công hệ thống cấp thoát nước bể bơi uy tín

Khi chất lượng và sự bền vững là ưu tiên hàng đầu, việc lựa chọn đối tác cho hệ thống tuần hoàn nước bể bơi có ý nghĩa quyết định. Hoabico là chuyên gia trong lĩnh vực thiết kế, thi công hệ thống cấp thoát nước bể bơi, mang đến giải pháp toàn diện cho công trình bể bơi của bạn.

Chúng tôi không chỉ lắp đặt thiết bị, mà còn tạo nên hệ thống vận hành hoàn hảo, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Từ việc tính toán lưu lượng, lựa chọn công suất bơm cho đến bố trí đường ống khoa học, mọi công đoạn đều được thực hiện với độ chính xác cao nhất.

Sự uy tín của chúng tôi được xây dựng trên sự minh bạch, sử dụng vật tư chất lượng cao cũng như cam kết về hiệu suất lâu dài. Chúng tôi đảm bảo hồ bơi của bạn sẽ luôn trong xanh, an toàn, tiết kiệm năng lượng, mang lại trải nghiệm thư giãn tuyệt đối.

Xét cho cùng, trong toàn bộ quá trình xây dựng, thiết kế cấp thoát nước bể bơi là yếu tố không thể bỏ qua. Một hệ thống được thiết kế chính xác sẽ giúp tối ưu hóa hiệu suất lọc, tiết kiệm năng lượng và duy trì chất lượng nước ở mức tốt nhất. Bằng sự am hiểu sâu sắc của mình, Hoabico cam kết là nguồn thông tin đáng tin cậy, giúp bạn đưa ra những quyết định sáng suốt để kiến tạo một công trình bền vững và an toàn, cũng như mang đến hệ thống cấp thoát nước tiêu chuẩn, phù hợp với quy mô, đặc điểm công trình của bạn.
